Оценка рельефа

Задача предназначена для определения областей минимальных и максимальных высот рельефа, а также для определения областей критических перепадов высоты.

Задача наносит на векторную карту площадные объекты, соответствующие областям минимальных и максимальных высот рельефа и областям критических (больших порогового) перепадов высоты. Нанесение областей на карту фиксируется в файле протокола, доступном для просмотра средствами задачи «Результаты контроля» ГИС Панорама. В процессе оценки рельефа формируется матрица значений перепадов высоты (MTQ), используемая для определения областей критических перепадов.

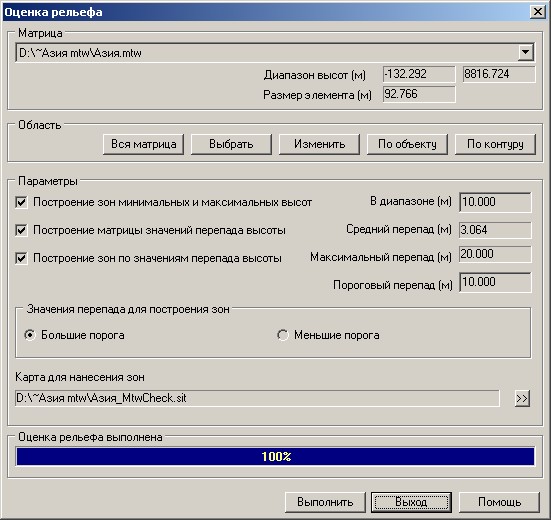

Диалог оценки рельефа:

Входные данные задачи:

- матрица высот, указанная в группе «Матрица»;

- область оценки, заданная в группе «Область»;

- параметры оценки, заданные в группе «Параметры».

Установка параметров карты для нанесения зон выполняется по нажатию кнопки «>>». Если параметры карты для нанесения зон не были заданы, то при нажатии кнопки «Выполнить» диалог настройки вызывается автоматически.

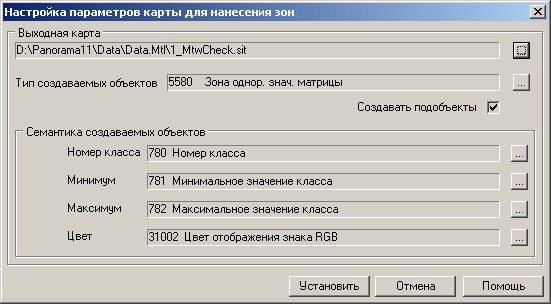

Настройка параметров карты зон:

Выходные данные задачи:

-  векторная карта зон минимальных и максимальных значений и зон критических перепадов высоты (имя файла указано в группе «Карта для нанесения зон», классификатор карты – service.rsc);

-  протокол сообщений для векторной карты зон минимальных и максимальных значений и зон перепадов, доступный для просмотра средствами задачи «Результаты контроля» в ГИС Панорама или «Панорама-редактор»;

-  матрица качеств формата MTQ, содержащая значения перепадов;

-  (имя файла матрицы качеств формируется с использованием имени файла входной матрицы высот - <имя MTW>_Drops.mtq);

-  средний перепад высоты, отображаемый в окне «Средний перепад»;

-  максимальный перепад высоты, отображаемый в окне «Максимальный перепад»;

-  протокол выполнения задачи в файле < имя карты зон >.LOG.

При просмотре протокола сообщений средствами задачи  «Результаты контроля» Редактора карты имеется возможность выбора типа просматриваемых сообщений с помощью кнопки «Фильтр». Задача оценки рельефа формирует сообщения трёх типов: Зона макс. высот, Зона мин. высот, Зона перепадов.

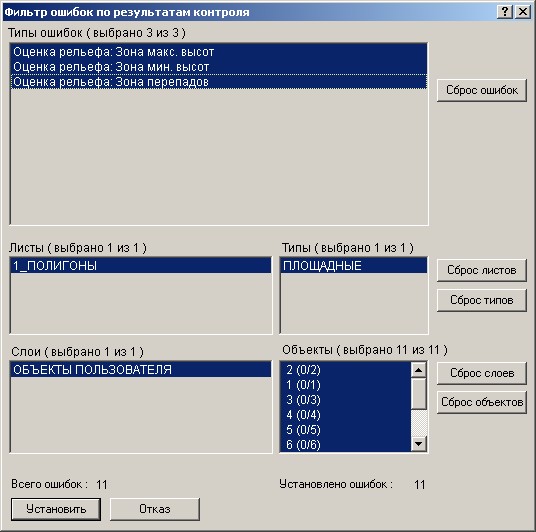

Фильтр сообщений оценки рельефа:

Если задан режим «Построение зон минимальных и максимальных высот», то выполняется создание площадных объектов-полигонов, соответствующих областям минимальных и максимальных высот. Областями минимальных высот считаются элементы, высота которых входит в диапазон от Min_MTW до Min_MTW + dH, областями максимальных высот считаются элементы, высота которых входит в диапазон от Max_MTW до Max_MTW – dH, где Min_MTW, Max_MTW – минимум и максимум матрицы высот, dH – значение поля «В диапазоне». Если выбранная область не содержит высот в указанных диапазонах, то зоны минимальных и максимальных высот на выходную карту не наносятся.

Список построенных зон заносится в протокол и доступен для просмотра сообщений средствами задачи «Результаты контроля» ГИС Панорама.

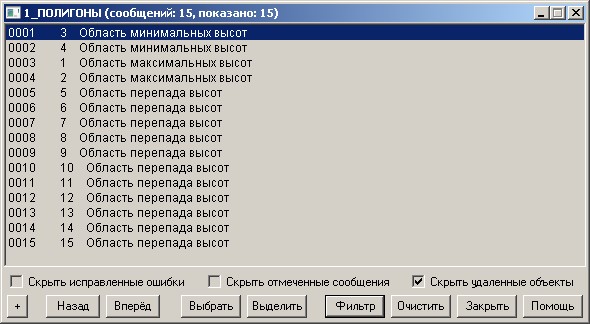

Протокол сообщений оценки рельефа:

Матрица значений перепада заполняется в пределах области, заданной в группе «Область». Значение перепада для элемента матрицы MTQ равно max (abs (H – Hi)), где H – высота, запрошенная в центре элемента, Hi – высоты восьми ближайших окружающих элементов.

В процессе заполнения матрицы значений перепада определяется максимальный перепад для всей матрицы, значение которого выводится в окно «Максимальный перепад».

Диапазон значений созданной матрицы перепадов (параметры «Минимум», «Максимум» диалога «Список данных карты» закладка «Матрицы») устанавливается по фактически занесённым в матрицу значениям.

Если заданный в диалоге пороговый перепад не входит в диапазон фактически занесённых в матрицу значений, то вычисляется новое значение порогового перепада, равное середине фактического диапазона

(MaxFact - MinFact) / 2,

где MaxFact, MinFact - диапазон фактически занесённых в матрицу значений.

Новое значение порогового перепада отображается в окне «Пороговый перепад» и может быть изменено пользователем.

Построение зон по значениям перепада высоты выполняется с использованием матрицы значений перепада (MTQ). В процессе построения зон создаются площадные объекты векторной карты, ограничивающие элементы, значения которых входят в установленный диапазон значений матрицы. Если матрица значений перепада (MTQ) с именем <имя MTW>_Drops.mtq существует и добавлена в документ, то построение зон по значениям перепада высоты можно выполнять без построения матрицы с отключённым режимом «Построение матрицы значений перепада высоты».

Сформированная матрица перепадов добавляется в документ с параметром «Отображение – Среднее». Отображение матрицы можно изменить по кнопке «Свойства» закладки «Матрицы» диалога «Список данных карты». Палитру матрицы перепадов, число цветов и диапазон отображаемых значений (минимум, максимум) можно изменить в задаче «Легенда карты» закладка «Матрицы» по пункту меню «Палитра», вызываемого по нажатию правой кнопки.

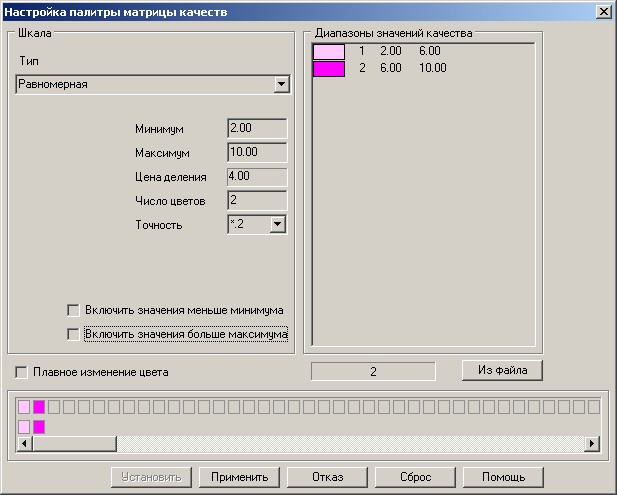

Настройка палитры матрицы перепадов:
