Оконтуривание обрывов и скал

Инструмент «Оконтуривание обрывов и скал» предназначен для создания векторной карты склонов на основе матриц высот, открытых в документе. На первом этапе, используя данные о высотах, строится матрица качеств, в которой ячейки, относящиеся к склонам, приобретают определённое значение. Далее эта матрица векторизуется – все области, относящиеся к склонам, дешифрируются как заданный площадной объект. Все действия производятся автоматически.

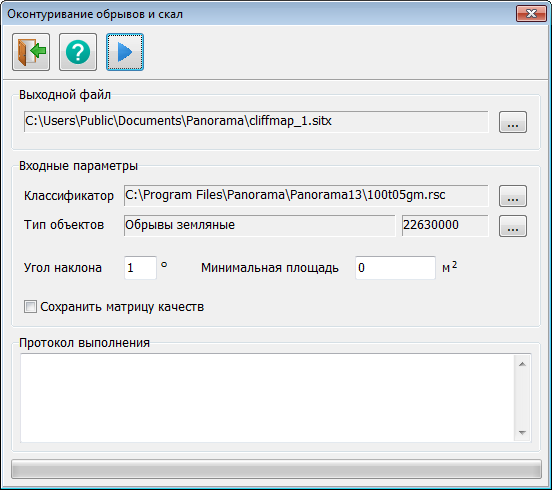

Диалог «Оконтуривание обрывов и скал»:

Главная панель инструментов диалога содержит следующие кнопки:

- выход;

- помощь;

- начать расчёт.

Панель «Выходной файл» содержит поле ввода имени карты склонов.

В поле «Классификатор» вводится имя классификатора, на основании которого строится карта склонов.

В поле «Тип объектов» указывается площадной объект, обозначающий склоны.

В поле «Угол наклона» задаётся угол от 1 до 89 градусов. Области, в которых угол наклона поверхности относительно горизонтали больше заданного будут отнесены к склонам.

Если в поле «Минимальная площадь» указано значение, отличное от 0, то площадные объекты, площадь которых меньше указанной, будут удалены.

С помощью флага «Сохранить матрицу качеств» указывается, нужно ли сохранять промежуточную матрицу качеств. Если флаг взведён, то результатом работы инструмента станет пользовательская карта и матрица качеств.

В поле «Протокол выполнения» записываются текущие этапы выполнения задачи после нажатия на кнопку «Начать расчёт».
